超小型防水按键开关_超小型防水按钮开关_IP67防水按钮开关-Sealed Ultraminiature Pushbutton Switches
规格参数
接触额定值:0.4VA max. @ 20VAC or DC max.机械寿命:40,000cycles.
接触电阻:最大20mΩ,初始@2-4VDC,镀银和镀金触点100mA.
绝缘电阻:最小500MΩ.
绝缘耐压强度:500V 1分钟.
工作温度:-30℃至85℃.
外壳和衬套:玻璃填充尼龙6/6或4/6(UL 94v-0).
柱塞: 玻璃填充尼龙6/6(UL 94V-0),内置式O型密封圈
切换部件:钢,镀镍.
触点&端子: 铜合金,镀银
防水等级：IP67
安规认证：
8U系列产品目录

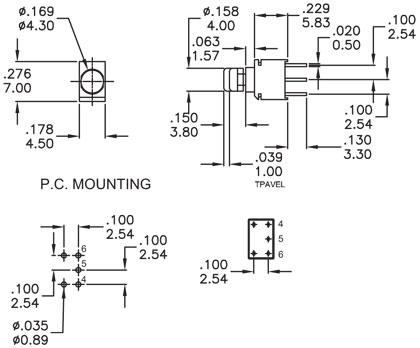

8U系列防水按键开关基本尺寸：
8U系列防水按键开关选型指引
| □□□□ | □□ | □□ | □□□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 机种型号/开关功能 | 操作柄类型 | 衬套类型 | 端子类型 | 端子电镀材质 | 封胶类型 | ROHS&环保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 8US8 SP On-(On) 8UD8DP On-(On) 产品类型: 超小型防水按键开关 |
W1 3.30mm WR1 CAP (白) WR2 CAP(黑) WR3 CAP(红) |
C2 高1.60mm | M2 PC通孔 M6 直角, PC通孔 M7 垂直,直角,PC通孔 |
R 镀金 | E 环氧树酯 | □ 符合Rohs S Rohs+无铅 F ROHS+无卤 |
||||||
| 8US9 SP Off-(On) 8UD9 DP Off-(On) |
P1 3.30mm R1 CAP(白) R2 CAP(黑) R3 CAP(红) |
A1 高1.60mm (红色) A2 高1.60mm (黑色) |
